Nhà xưởng từ 5.000m² tại các KCN Bình Phước — Minh Hưng, Becamex Bình Phước, Chơn Thành I/II/III — bắt buộc lắp hệ thống chữa cháy tự động theo Phụ lục V Nghị định 50/2024/NĐ-CP. Trong đó, hệ thống sprinkler chữa cháy là giải pháp được lựa chọn phổ biến nhất vì tính tự động hoàn toàn và chi phí vận hành thấp.
Bài viết này giải thích cấu tạo, nguyên lý hoạt động, 4 loại sprinkler phổ biến và yêu cầu thiết kế theo TCVN 7568 — theo ngôn ngữ thực tế cho chủ doanh nghiệp, không phải bản trích dẫn tiêu chuẩn kỹ thuật.
Mục lục
- Hệ thống Sprinkler là gì?
- Cấu tạo của hệ thống chữa cháy Sprinkler
- Nguyên lý hoạt động
- 4 loại hệ thống Sprinkler phổ biến
- Công trình nào bắt buộc lắp Sprinkler?
- Tiêu chuẩn thiết kế TCVN 7568 cho hệ thống Sprinkler
- Chi phí lắp đặt hệ thống Sprinkler 2026
- Câu hỏi thường gặp
- Kết luận
Hệ thống Sprinkler là gì?
Sprinkler (phiên âm: "Sprin-klơ") là từ tiếng Anh, nghĩa gốc là "vòi phun". Trong PCCC, hệ thống sprinkler chữa cháy (hay hệ thống vòi phun tự động dập lửa) là mạng lưới đường ống dẫn nước áp lực được lắp sẵn trên trần hoặc dưới sàn công trình, gắn các đầu phun có cơ cấu kích hoạt nhiệt.
Khi nhiệt độ không khí tại vị trí đầu phun vượt ngưỡng nhất định (thường là 68–79°C), đầu phun tự động mở và nước phun xuống theo hình nón bao phủ vùng cháy. Toàn bộ quá trình xảy ra mà không cần con người can thiệp.
Điểm khác biệt quan trọng: chỉ đầu phun gần đám cháy nhất mới kích hoạt — không phải toàn bộ hệ thống. Điều này giúp giảm thiểu thiệt hại do nước trên diện tích không cháy.
Sprinkler được quy định thiết kế theo TCVN 7568:2015 — Hệ thống chữa cháy Sprinkler tự động — Yêu cầu thiết kế, lắp đặt và bảo dưỡng. Đây là tiêu chuẩn kỹ thuật bắt buộc tham chiếu khi thẩm duyệt thiết kế PCCC.
Cấu tạo của hệ thống chữa cháy Sprinkler
Hệ thống sprinkler chữa cháy hoàn chỉnh gồm 5 bộ phận chính:
1. Nguồn cấp nước
Đây là bộ phận quan trọng nhất — sprinkler không hoạt động nếu thiếu áp lực nước ổn định. Nguồn cấp nước gồm:
- Bể chứa nước chữa cháy: dung tích tính theo thời gian chữa cháy yêu cầu (thường 60–120 phút). Nhà xưởng 5.000m² điển hình cần bể từ 150–300m³.
- Bơm chữa cháy chính: chạy bằng điện lưới, duy trì áp suất đường ống trong suốt thời gian hoạt động.
- Bơm dự phòng (bơm diesel): khởi động tự động khi mất điện hoặc bơm chính gặp sự cố. TCVN 7568 yêu cầu bắt buộc có bơm dự phòng.
- Bơm bù áp (jockey pump): bơm nhỏ công suất thấp, chạy liên tục để duy trì áp lực nền trong đường ống và phát hiện rò rỉ.
2. Mạng đường ống
Hệ thống ống thép mạ kẽm (hoặc ống đen sơn chống rỉ) phân nhánh từ ống chính đến từng khu vực bảo vệ. Đường kính ống được tính toán theo lưu lượng và áp lực yêu cầu của từng nhánh.
Ống đặt ẩn trên trần (trong nhà xưởng hiện đại) hoặc đặt nổi có sơn đỏ theo quy định nhận diện. Toàn bộ mạng ống phải thử áp lực 1,5 lần áp suất làm việc trước khi nghiệm thu.

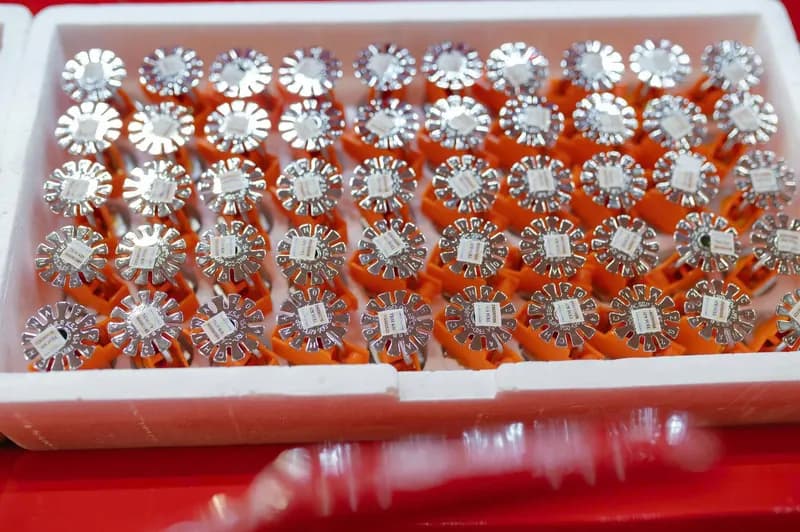

3. Đầu phun Sprinkler
Đầu phun là bộ phận cảm nhiệt và phun nước. Cấu tạo gồm:
- Thân đầu phun: bằng đồng hoặc thép không gỉ, gắn ren vào ống nhánh
- Tấm phân tán (deflector): định hình hướng phun nước theo hình nón hoặc hình ô
- Cơ cấu kích hoạt nhiệt: bầu thủy tinh chứa chất lỏng (phổ biến nhất) hoặc hợp kim chảy ở nhiệt độ cài đặt
Màu của bầu thủy tinh cho biết ngưỡng nhiệt độ kích hoạt. Đầu phun màu đỏ kích hoạt ở 68°C (phổ biến nhất cho nhà xưởng); màu vàng ở 79°C; màu xanh lá ở 57°C (kho lạnh không dùng loại này).
4. Van điều khiển và van một chiều
Van điều khiển chính (thường đặt tại phòng bơm) kiểm soát toàn bộ lưu lượng nước vào hệ thống. Van alarm check (van báo động một chiều) phát tín hiệu điện về tủ trung tâm khi có đầu phun kích hoạt.
5. Đồng hồ áp lực và thiết bị giám sát
Đồng hồ áp lực theo dõi áp suất đường ống liên tục. Công tắc dòng chảy (flow switch) lắp trên từng nhánh ống, gửi tín hiệu về tủ báo cháy khi nước chảy qua — giúp xác định khu vực nào đang có cháy. Bộ phận này kết nối sprinkler với hệ thống báo cháy trung tâm của tòa nhà.
Tìm hiểu thêm về hệ thống báo cháy kết hợp: Hệ thống báo cháy tự động: Cấu tạo, nguyên lý, ứng dụng.
Nguyên lý hoạt động
Nguyên lý vận hành của hệ thống sprinkler chữa cháy theo 4 bước tuần tự:
Bước 1 — Phát hiện nhiệt: Khi cháy xảy ra, nhiệt độ không khí tại khu vực đó tăng lên nhanh chóng. Đầu phun gần nhất chịu tác động trực tiếp từ nhiệt.
Bước 2 — Kích hoạt cơ học: Khi nhiệt độ đạt ngưỡng cài đặt (68°C đối với đầu phun tiêu chuẩn), bầu thủy tinh bên trong đầu phun nở vỡ do chất lỏng giãn nở nhiệt. Hoặc ở loại hợp kim, miếng kim loại nóng chảy và rời ra. Cơ cấu giữ tấm che miệng ống bị phá vỡ, nước thoát ra.
Bước 3 — Phun nước: Nước áp lực từ đường ống phun qua miệng đầu phun, đập vào tấm phân tán và tạo ra màn nước hình nón bao phủ vùng cháy phía dưới. Diện tích một đầu phun bảo vệ từ 9 đến 21m² tùy loại và thiết kế.
Bước 4 — Cảnh báo tự động: Dòng nước chảy qua van alarm check làm rung chuông cơ học. Đồng thời, công tắc dòng chảy gửi tín hiệu điện về tủ trung tâm báo cháy, kích hoạt còi và đèn tại trung tâm điều khiển — dù đội PCCC cơ sở có ở đó hay không.
Quan trọng: hệ thống sẽ tiếp tục phun cho đến khi van chính được đóng thủ công. Không có cơ chế tự tắt sau khi đám cháy dập xong.
4 loại hệ thống Sprinkler phổ biến
| Loại | Trạng thái đường ống | Thời gian phản ứng | Ứng dụng điển hình | Ưu điểm chính | Nhược điểm |
|---|---|---|---|---|---|
| Ướt (Wet Pipe) | Luôn chứa đầy nước | Ngay lập tức | Nhà xưởng, kho hàng thông thường, văn phòng | Đơn giản, chi phí thấp, phản ứng nhanh nhất | Không dùng được nơi nguy cơ đóng băng hoặc nhiệt độ dưới 4°C |
| Khô (Dry Pipe) | Chứa khí nén, nước chờ ở van | Chậm hơn 30–60 giây | Kho lạnh, mái che ngoài trời, vùng băng giá | Dùng được ở nhiệt độ thấp | Chi phí cao hơn, phức tạp hơn, phản ứng chậm hơn |
| Kích hoạt trước (Pre-action) | Khí nén, van mở khi có 2 tín hiệu | Chậm hơn | Phòng máy chủ, kho lưu trữ tài liệu, bảo tàng | Tránh phun nhầm khi đầu phun hỏng đơn lẻ | Hệ thống phức tạp, chi phí cao nhất |
| Lụt (Deluge) | Không có nước, van mở theo tín hiệu điện | Rất nhanh (toàn bộ cùng lúc) | Nhà máy hóa chất, kho xăng dầu, sân bay | Phủ nước toàn bộ diện tích ngay lập tức | Thiệt hại nước lớn; chỉ dùng khi cháy lan nhanh là nguy cơ chính |
Với nhà xưởng sản xuất tại các KCN Chơn Thành, Đồng Phú, Hớn Quản: loại ướt là lựa chọn mặc định vì đơn giản, chi phí hợp lý và phù hợp điều kiện khí hậu nhiệt đới. Kho lạnh dùng loại khô. Phòng server hoặc kho tài liệu quan trọng cân nhắc kích hoạt trước.
Công trình nào bắt buộc lắp Sprinkler?
Theo Phụ lục V Nghị định 50/2024/NĐ-CP ngày 15/04/2024, các công trình bắt buộc lắp hệ thống chữa cháy tự động (sprinkler hoặc tương đương) bao gồm:
- Nhà sản xuất công nghiệp, kho hàng: từ 5.000m² sàn trở lên
- Kho hàng hóa nguy hiểm (hạng A, B): ngưỡng thấp hơn, tùy diện tích và chiều cao kho theo QCVN 06:2022/BXD
- Trung tâm thương mại, siêu thị: từ 3.000m² sàn
- Khách sạn: từ 50 phòng hoặc từ 5 tầng
- Nhà chung cư: từ 10 tầng trở lên
- Bệnh viện, trường học: theo quy định riêng của từng loại công trình
Ngoài Nghị định 50/2024/NĐ-CP, QCVN 06:2022/BXD quy định cụ thể hơn dựa trên hạng nguy hiểm cháy và bậc chịu lửa. Nhà xưởng phân hạng A hoặc B có thể bắt buộc lắp sprinkler từ diện tích nhỏ hơn 5.000m² nếu thiết kế không đạt yêu cầu về khoảng cách an toàn hoặc kết cấu chịu lửa.
Để kiểm tra ngưỡng áp dụng cho công trình cụ thể, xem bài QCVN 06:2022/BXD — Yêu cầu phòng cháy cho nhà và công trình và bài Công trình bắt buộc thẩm duyệt PCCC theo NĐ 50/2024.
Lưu ý: Công trình dưới ngưỡng bắt buộc lắp sprinkler vẫn cần hệ thống báo cháy tự động và bình chữa cháy theo quy định riêng.
Tiêu chuẩn thiết kế TCVN 7568 cho hệ thống Sprinkler
TCVN 7568:2015 (và phiên bản cập nhật TCVN 7568-1:2015 đến TCVN 7568-12:2015 theo từng phần) là tiêu chuẩn kỹ thuật quốc gia quy định chi tiết yêu cầu thiết kế, lắp đặt và bảo dưỡng hệ thống sprinkler tự động.
Ba thông số kỹ thuật chính trong TCVN 7568 mà thiết kế sprinkler phải đạt:
1. Mật độ phun (Discharge density)
Tính bằng lít/phút trên mét vuông (l/phút/m²). Quy định theo hạng nguy hiểm của công trình:
- Hạng E (ít nguy hiểm): tối thiểu 0,05 l/phút/m²
- Hạng C/D (nguy hiểm vừa): tối thiểu 0,08 l/phút/m²
- Hạng A/B (nguy hiểm cao): tối thiểu 0,10–0,15 l/phút/m² tùy chiều cao kho và hàng hóa
2. Diện tích vùng bảo vệ giả định (Design area)
Là diện tích tính toán khi số đầu phun kích hoạt đồng thời ở vùng cháy lớn nhất. Thường từ 80–360m² tùy loại hệ thống và hạng nguy hiểm. Đây là thông số quyết định công suất bơm và dung tích bể chứa.
3. Áp suất tối thiểu tại đầu phun xa nhất
Tối thiểu 0,05 MPa (tương đương 0,5 bar) đối với đầu phun tiêu chuẩn. Áp suất không đủ dẫn đến nước phun không đều, vùng bảo vệ bị thu hẹp, hệ thống không đạt nghiệm thu.
Thiết kế sprinkler theo TCVN 7568 phải do kỹ sư PCCC có chứng chỉ hành nghề thực hiện. Hồ sơ thiết kế phải được Cục Cảnh sát PCCC (Bộ Công an) hoặc Phòng Cảnh sát PCCC cấp tỉnh phê duyệt trước khi thi công.
Xem thêm về quy trình phê duyệt hồ sơ: Chi phí lắp đặt PCCC nhà xưởng 1.000m², 5.000m² (2026).
Chi phí lắp đặt hệ thống Sprinkler 2026
Chi phí lắp đặt hệ thống sprinkler phụ thuộc vào quy mô, chiều cao công trình, loại hệ thống và tiêu chuẩn thiết kế. Bảng dưới đây là mức tham khảo dựa trên kinh nghiệm thi công thực tế của VietSafe tại các KCN Bình Phước:
| Quy mô nhà xưởng | Loại hệ thống | Chi phí ước tính (chưa VAT) | Ghi chú |
|---|---|---|---|
| 1.000 – 2.000m² | Ướt, hạng C | 90 – 180 triệu | Gồm bể nước, bơm, ống, đầu phun |
| 2.000 – 5.000m² | Ướt, hạng C | 180 – 420 triệu | Chưa bao gồm bể xây mới nếu phải xây thêm |
| 5.000 – 10.000m² | Ướt, hạng C/D | 420 – 850 triệu | Bơm diesel dự phòng bắt buộc |
| 5.000 – 10.000m² | Ướt, hạng A/B | 650 triệu – 1,2 tỷ | Áp suất cao hơn, đầu phun đặc biệt |
| Kho lạnh 2.000m² | Khô | 220 – 380 triệu | Van khô và thiết bị kiểm soát khí |
Các yếu tố làm tăng chi phí so với ước tính trên:
- Chiều cao kho lớn hơn 7,5m: yêu cầu đầu phun đặc biệt cho kho hàng xếp cao (in-rack sprinkler)
- Hạng nguy hiểm A hoặc B: mật độ phun cao hơn đồng nghĩa bơm mạnh hơn, bể lớn hơn
- Công trình đang hoạt động: thi công ban đêm hoặc cuối tuần để không gián đoạn sản xuất
- Khoảng cách xa trung tâm: chi phí vận chuyển và nhân công tăng với công trình tại Hớn Quản, Lộc Ninh, Bù Đăng
Để có báo giá chính xác, cần bản vẽ mặt bằng và thông tin về hàng hóa lưu trữ. Xem thêm: Đầu phun Sprinkler: Phân loại và lựa chọn.
Câu hỏi thường gặp
Hệ thống sprinkler chữa cháy là gì?
Hệ thống sprinkler chữa cháy là mạng lưới đường ống dẫn nước áp lực gắn các đầu phun kích hoạt tự động khi nhiệt độ không khí vượt ngưỡng 68–79°C. Khi bầu thủy tinh trong đầu phun vỡ do nhiệt, nước phun xuống vùng cháy ngay lập tức mà không cần con người can thiệp. Chỉ đầu phun gần đám cháy nhất mới mở, các đầu phun còn lại giữ nguyên.
Nhà xưởng bao nhiêu m² bắt buộc lắp hệ thống sprinkler?
Theo Phụ lục V Nghị định 50/2024/NĐ-CP, nhà xưởng sản xuất và kho hàng từ 5.000m² sàn trở lên bắt buộc lắp hệ thống chữa cháy tự động. Kho hàng nguy hiểm hạng A, B theo QCVN 06:2022/BXD có thể yêu cầu lắp từ diện tích nhỏ hơn tùy thiết kế. Công trình dưới ngưỡng vẫn cần hệ thống báo cháy và bình chữa cháy theo quy định riêng.
Hệ thống sprinkler có tự động gọi báo cháy không?
Sprinkler không trực tiếp báo cháy, nhưng khi đầu phun kích hoạt, dòng nước chảy qua van alarm check và công tắc dòng chảy gửi tín hiệu điện về tủ trung tâm báo cháy, kích hoạt còi và đèn cảnh báo. Sprinkler và hệ thống báo cháy tự động thường được tích hợp cùng nhau trong thiết kế tổng thể.
Chi phí lắp đặt hệ thống sprinkler nhà xưởng 5.000m² là bao nhiêu?
Chi phí tham khảo cho nhà xưởng 5.000m² hạng nguy hiểm C: khoảng 420–650 triệu đồng, bao gồm bể nước, bơm chính, bơm diesel dự phòng, hệ thống ống và đầu phun. Mức giá thực tế phụ thuộc chiều cao kho, hạng nguy hiểm và yêu cầu thiết kế. Liên hệ VietSafe để nhận báo giá theo bản vẽ thực tế.
Sprinkler loại ướt và loại khô khác nhau như thế nào?
Sprinkler ướt: đường ống luôn chứa đầy nước, đầu phun kích hoạt là nước phun ngay — phản ứng nhanh nhất, phổ biến với nhà xưởng thông thường tại Bình Phước. Sprinkler khô: đường ống chứa khí nén thay nước — dùng cho kho lạnh hoặc nơi nhiệt độ dưới 4°C. Phản ứng chậm hơn 30–60 giây vì cần xả khí trước khi nước đến.
Bao lâu phải bảo trì hệ thống sprinkler một lần?
Theo Nghị định 50/2024/NĐ-CP và TCVN 7568, hệ thống sprinkler phải kiểm tra định kỳ 6 tháng/lần và bảo trì toàn diện 1 năm/lần. Nội dung bao gồm thử áp lực đường ống, kiểm tra van, chạy thử bơm chính và bơm dự phòng, vệ sinh đầu phun. Xem thêm: Bảo trì PCCC định kỳ.
Hệ thống sprinkler có hoạt động được khi mất điện không?
Có. Thiết kế chuẩn theo TCVN 7568 yêu cầu có bơm dự phòng chạy diesel, hoạt động độc lập với lưới điện. Khi mất điện, bơm diesel tự khởi động trong vòng 10–30 giây, đảm bảo áp lực nước liên tục. Đây là yêu cầu bắt buộc với nhà xưởng từ 5.000m² theo quy định PCCC hiện hành.
Kết luận
Hệ thống sprinkler chữa cháy hoạt động tự động, kích hoạt ngay khi nhiệt độ vượt ngưỡng mà không cần con người hiện diện — đây là lý do hệ thống này được quy định bắt buộc cho nhà xưởng từ 5.000m² theo Nghị định 50/2024/NĐ-CP.
Năm bộ phận cốt lõi — nguồn cấp nước, mạng đường ống, đầu phun, van điều khiển và thiết bị giám sát — phải được thiết kế đồng bộ theo TCVN 7568 và phê duyệt trước khi thi công. Sai sót ở bất kỳ bộ phận nào đều ảnh hưởng đến toàn bộ hiệu quả chữa cháy.
Với nhà xưởng tại các KCN Bình Phước (Chơn Thành, Đồng Phú, Hớn Quản, Đồng Xoài), loại sprinkler ướt là lựa chọn phổ biến và kinh tế nhất. Chi phí toàn phần từ 180 triệu đến trên 1 tỷ đồng tùy quy mô — cần thiết kế chi tiết mới có con số chính xác.
